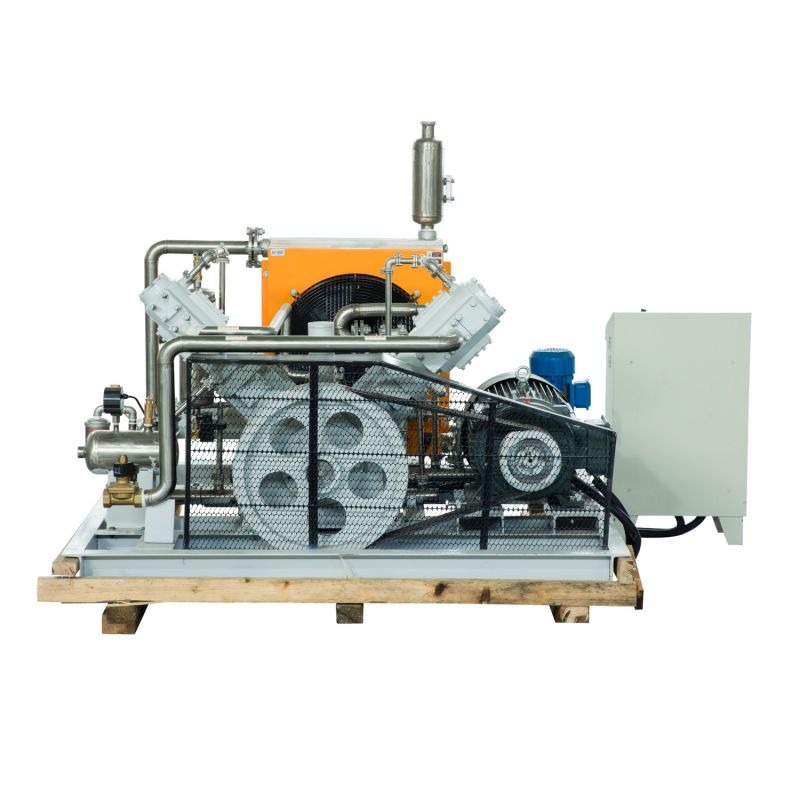

الشاحن الفائق ذو الضغط المتوسط والعالي

يحتوي الشاحن الفائق ذو المكبس عالي الضغط Geso (الشاحن الفائق الترددي عالي الضغط) على أربع فئات: انزلاقي، متنقل، كهربائي، ديزل (زيت) ديناميكي، يستخدم بشكل رئيسي في اختبار ضغط خط أنابيب النفط، خط الكنس، فيلم النيتروجين، التعدين الحراري، الفحم، إمدادات الغاز المحطة والمشاريع الهندسية الأخرى، وأدائها الممتاز.

إرسال استفسار

يتم استخدام الشاحن الفائق ذو الضغط المتوسط والعالي Geso (الشاحن الترددي الترددي ذو الضغط المتوسط والعالي) بشكل عام مع ضاغط الهواء اللولبي لتعويض عيب الضغط الذي لا يمكن لضاغط الهواء اللولبي الوصول إليه، ويتراوح نطاق الضغط من عشرات إلى مئات كجم.

تفاصيل الشاحن الفائق ذو الضغط المتوسط والعالي:

تم تصميمه للضغط المنخفض والضغط المتوسط والضغط العالي والضغط العالي جدًا وفقًا لظروف العمل المختلفة، ويظل حجم العادم للضاغط المكبس دون تغيير عندما يتقلب ضغط العادم بسرعات دوران متساوية.

بنية بسيطة:سهل الحركة والتشغيل والصيانة.

كفاءة ضغط عالية:إن عملية ضغط الغاز في الضاغط المكبسي هي نظام مغلق ذو كفاءة ضغط كبيرة.

وحدة تحكم الشاحن

يستخدم الشاحن الفائق ذو الضغط المتوسط والعالي وحدة التحكم Geso الأصلية في المملكة المتحدة.

المحرك الرئيسي سوبرشارجر

يتم استخدام ضاغط ثلاثي المراحل في الضاغط ثنائي أو ثلاثي المراحل في الضغط التفاضلي (نفس المكبس لإكمال الضغط ثنائي أو ثلاثي المراحل للعادم)، عملية ضغط الوجه النهائي للمكبس ثنائي أو ثلاثي المراحل يقابل كل مكبس آخر قوة تصل إلى 30%، وبالتالي توفير الطاقة.

مبادل حراري ضاغط الهواء الداعم

مجهزة بمبادل حراري عالي الكفاءة، يتم زيادة مساحة التبريد 2.5 مرة، ويمكن أن تصل كفاءة التبادل الحراري إلى 98% (درجة حرارة الهواء المضغوط بعد التبريد هي درجة الحرارة العادية)، وهو مناسب بشكل خاص للتشغيل في المناطق ذات درجات الحرارة المرتفعة.

نموذج	محرك قوة (كيلوواط)	عمل ضغط (ميجا باسكال)	تسليم الهواء (م³/دقيقة)	الأبعاد (مم) (الطولالعرضالارتفاع)			قطر أنبوب المخرج	وزن (كجم)
BAEG-37APM	23	1.6	3.5	1810	1200	1550	DN25	1200
	26	2.0
	30	2.5
	33	3.0
	35	3.5
	37	4.0
بي إيه إي جي-45 إيه بي إم	26	1.6	4.5	1810	1200	1550	DN25	1280
	30	2.0
	33	2.5
	37	3.0
	40	3.5
	45	4.0
بي إيه إي جي-55 إيه بي إم	33	1.6	6.0	2300	1600	1820	DN40	1800
	37	2.0
	40	2.5
	45	3.0
	50	3.5
	55	4.0
بي إيه إي جي-75 إيه بي إم	52	1.6	8.5	2500	1760	1800	DN40	2000
	60	2.0
	65	2.5
	70	3.0
	72	3.5
	75	4.0
بي إي جي-90APM	59	1.6	10.5	3100	1860	2010	DN50	2500
	67	2.0
	74	2.5
	80	3.0
	85	3.5
	90	4.0
بي إيه إي جي-110 إيه (ث) بي إم	75	1.6	12.0	3100	1860	2010	DN50	3000
	82	2.0
	90	2.5
	95	3.0
	105	3.5
	110	4.0
بي إيه إي جي-130 إيه (ث) بي إم	80	1.6	14.0	3100	1860	2010	DN50	3200
	90	2.0
	110	2.5
	120	3.0
	125	3.5
	130	4.0
بي إيه إي جي-150 إيه (ث) بي إم	85	1.6	16.0	3100	1860	2010	DN50	3310
	90	2.0
	110	2.5
	130	3.0
	140	3.5
	150	4.0
بي إيه إي جي-165 دبليو بي إم	90	1.6	18.0	3100	1860	2010	DN65	3600
	100	2.0
	120	2.5
	140	3.0
	155	3.5
	165	4.0
بايج-185WPM	110	1.6	20.0	3500	2000	2300	DN65	3900
	120	2.0
	150	2.5
	165	3.0
	175	3.5
	185	4.0
بايج-200WPM	120	1.6	23.0	3500	1860	2160	DN65	4200
	150	2.0
	165	2.5
	175	3.0
	185	3.5
	200	4.0
بايج-220WPM	150	1.6	25.0	3500	1860	2160	DN65	4500
	165	2.0
	175	2.5
	185	3.0
	200	3.5
	220	4.0
بايج-250WPM	165	1.6	28.0	3500	1860	2160	DN80	4800
	175	2.0
	185	2.5
	200	3.0
	220	3.5
	250	4.0
بايج-270WPM	175	1.6	30.0	4500	2300	2400	DN80	5100
	185	2.0
	200	2.5
	220	3.0
	250	3.5
	270	4.0
بايج-315WPM	200	1.6	35.0	4500	2300	2400	DN80	5500
	220	2.0
	230	2.5
	270	3.0
	290	3.5
	315	4.0
بي اي جي-355WPM	230	1.6	40.0	4500	2300	2400	DN100	5900
	250	2.0
	290	2.5
	315	3.0
	345	3.5
	355	4.0
بايج-405WPM	280	1.6	45.0	4500	2300	2400	DN100	6200
	300	2.0
	325	2.5
	355	3.0
	385	3.5
	405	4.0
بايج-450WPM	325	1.6	50.0	4500	2300	2400	DN150	6800
	345	2.0
	365	2.5
	415	3.0
	435	3.5
	450	4.0
بايج-500WPM	385	1.6	55.0	5000	2400	2500	DN200	7200
	415	2.0
	445	2.5
	465	3.0
	480	3.5
	500	4.0
بايج-550WPM	435	1.6	60.0	5000	2400	2500	DN200	7500
	465	2.0
	485	2.5
	510	3.0
	540	3.5
	550	4.0
بايج-600WPM	485	1.6	65.0	5000	2400	2500	DN200	7900
	500	2.0
	540	2.5
	560	3.0
	580	3.5
	600	4.0
بايج-650WPM	560	1.6	70.0	6000	2400	2800	DN250	8400
	580	2.0
	590	2.5
	620	3.0
	640	3.5
	650	4.0
بايج-700WPM	600	1.6	75.0	6000	2400	2800	DN250	8700
	630	2.0
	650	2.5
	660	3.0
	680	3.5
	700	4.0
بايج-750WPM	630	1.6	80.0	6000	2400	2800	DN300	9000
	650	2.0
	660	2.5
	680	3.0
	700	3.5
	750	4.0
بايج-800WPM	680	1.6	85.0	6000	2400	2800	DN300	9500
	700	2.0
	730	2.5
	750	3.0
	780	3.5
	800	4.0
بايج-850WPM	750	1.6	90.0	6000	2400	2800	DN300	9800
	760	2.0
	790	2.5
	810	3.0
	830	3.5
	850	4.0
