نطاق الضغط وتكوين السلامة: قائمة مراجعة المهندس الميداني لاختيار الضاغط

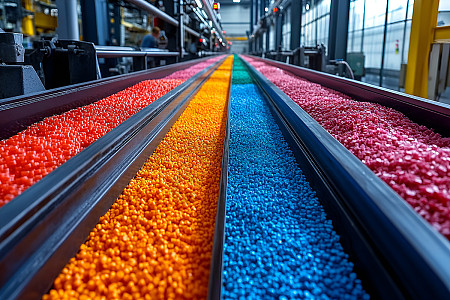

في الربع الأخير، تم استدعائي إلى مصنع للبلاستيك في تايلاند. وكان خط الإنتاج الخاص بهم معطلاً لمدة 18 ساعة. السبب الجذري؟ فجأة تم ضبط ضاغط الهواء اللولبي الذي كان يعمل بشكل لا تشوبه شائبة لمدة ثلاث سنوات بين عشية وضحاها.

عندما قمت بسحب جذوع الأشجار، انطلق إنذار ارتفاع درجة الحرارة، ولكن لم يتم توصيل المستشعر الحراري مطلقًا بدائرة إيقاف التشغيل في حالات الطوارئ. استمر الضاغط في العمل حتى قام الدوار بلحام نفسه بالغلاف.

لم يكن هذا الحادث عطلًا في الآلة. لقد كان فشل التكوين.

على مر السنين، رأيت قصصا مماثلة في جميع أنحاء العالم - من مواقع البتروكيماويات في الشرق الأوسط إلى مصانع تجهيز الأغذية في أوروبا. نادرًا ما يكون الخيط المشترك من نوع الضاغط. غالبًا ما يكون ذلك بمثابة خطأ في تكوين السلامة بالنسبة لضغط التشغيل الفعلي.

هذا الدليل ليس ورقة نظرية. إنها قائمة مرجعية عملية مستمدة من الأعطال الحقيقية والتغطيةضاغط الهواء اللولبيومكبس الضغط العالي ووحدات الطرد المركزي، حتى تتمكن من مطابقة طبقات الحماية المناسبة لنطاق الضغط المحدد لديك.

نطاق الضغط المنخفض (يصل إلى 15 بار / 220 رطل لكل بوصة مربعة) - المخاطر الخفية في الأنظمة "البسيطة"

هذا هو نطاق الضغط الأكثر شيوعًا، وضاغط الهواء اللولبييهيمن على هذا الفضاء. ولأن هذه الأنظمة يُنظر إليها على أنها "قياسية"، يفترض العديد من المشغلين أن الحماية الأساسية كافية. ومن الناحية العملية، أرى ثلاث فجوات متكررة:

1. منطق درجة الحرارة، وليس فقط مفاتيح درجة الحرارة

تستخدم العديد من الضواغط اللولبية ذات الطراز الأساسي مفتاح درجة حرارة بسيط ثنائي المعدن. ينطلق عند درجة حرارة 120 درجة مئوية، ولكن بحلول ذلك الوقت، يكون الزيت قد تفحم بالفعل. يجب أن يشتمل ضاغط الهواء اللولبي الذي تم تكوينه بشكل صحيح على مستشعر PT100 RTD مع قفل منطقي مترابط - وليس مجرد إنذار بسيط في PLC. يجب أن تقوم وحدة التحكم بقطع الطاقة فعليًا عند 110 درجة مئوية وتتطلب إعادة ضبط يدوية. تمنع هذه الميزة الفردية 70% من حالات فشل الدوار المبكرة التي أواجهها عالميًا.

2. مراقبة الضغط التفاضلي عبر فلتر الزيت

يؤدي فلتر الزيت المسدود إلى تجويع المحامل. تقوم معظم حزم الضاغط بمراقبة ضغط التفريغ النهائي فقط. ولكن محددة جيداضاغط الهواء اللولبييجب أن يكون هناك مفتاح delta-P عبر فلتر الزيت. عندما يتجاوز فرق الضغط 2.5 بار، يجب على وحدة التحكم وضع علامة على تنبيه الخدمة قبل فتح الصمام الجانبي وتدوير الزيت غير المفلتر. هذه وظيفة إضافية منخفضة التكلفة تدفع تكاليفها في عملية إصلاح شاملة واحدة يتم تجنبها.

3. حماية المرحلة والتحقق من الدوران

لقد رأيت أضرارًا بسبب الدوران العكسي في إندونيسيا ونيجيريا والبرازيل - دائمًا بعد إعادة توصيل الطاقة بالموقع. يجب أن يشتمل الضاغط اللولبي الذي تم تكوينه بشكل صحيح على مرحل تسلسل طور يمنع بدء التشغيل فعليًا إذا كان الدوران غير صحيح. هذا ليس اختياريا. إنها طبقة أساسية يجب تحديدها في كل أمر شراء.

بالنسبة للخدمة ذات الضغط المنخفض، يوفر ضاغط الهواء اللولبي ثنائي الفص مع وسائل الحماية الثلاث هذه أفضل توازن بين الموثوقية والسلامة. لا تقبل الحزمة التي تفتقر إلى الحماية الحرارية والمرحلة، بغض النظر عن ميزة السعر.

نطاق الضغط المتوسط ​​(15–40 بار / 220–580 رطل لكل بوصة مربعة) — إدارة الشلالات الحرارية في الضواغط المكبسية

بمجرد تجاوز 15 بار، يتحول السوق نحو الضواغط المكبسية متعددة المراحل. إن تحدي السلامة هنا لا يتمثل في احتواء الضغط وحده، بل في إدارة التدرج الحراري.

قبل بضع سنوات، قمت بالتحقيق في حريق في مصنع للتشكيل من مادة PET في الهند. تعرض الضاغط المكبسي ذو المرحلتين إلى انسداد المبرد الداخلي. وارتفعت درجة حرارة التفريغ في المرحلة الثانية إلى 230 درجة مئوية، مما أدى إلى اشتعال رواسب الكربون في صمام التفريغ. تومض اللهب مرة أخرى في علبة المرافق.

وكشف التحقيق أن الضاغط يراقب درجة حرارة التفريغ النهائية فقط. لم يكن للمرحلة المتوسطة حماية مستقلة.

بالنسبة لوحدات المكبس ذات الضغط المتوسط، أوصي بثلاث طبقات أمان غير قابلة للتفاوض:

•  مراقبة درجة الحرارة المستقلة في كل مرحلة ضغط.يجب أن يكون لكل تفريغ أسطوانة مزدوج حراري خاص بها، ويجب أن يقوم PLC بإيقاف التشغيل إذا تجاوزت أي مرحلة حد التصميم الخاص بها - وليس فقط المخرج النهائي.
• صمامات أمان ميكانيكية مع مؤشرات إنذار.في خدمات الضغط العالي، يمكن لصمامات الأمان أن ترفع وتعيد تركيبها ولكنها تفشل في الإغلاق الكامل، مما يتسبب في حدوث تسربات صغيرة. حدد الصمامات المزودة برافعة رفع ومؤشر مرئي حتى يتمكن المشغلون من التأكد مما إذا كان الصمام قد ارتخي أم لا. وهذا مهم بشكل خاص في المواقع البعيدة أو غير المراقبة.
• مصارف المكثفات الآلية مع النسخ الاحتياطي اليدوي.الرطوبة أمر لا مفر منه في ضغط الضغط المتوسط. فشل المصارف التلقائية - لقد رأيت ملفات الملف اللولبي تحترق في البيئات الرطبة. يجب أن يكون كل تصريف أوتوماتيكي مدعومًا بعزل يدوي وصمام تصريف، مع إجراء مكتوب للفحص اليدوي الأسبوعي.

نطاق الضغط العالي (أعلى من 40 بار / 580 رطل لكل بوصة مربعة) — معيار API باعتباره خط الأساس الخاص بك

بالنسبة للتطبيقات التي تتجاوز 40 بارًا - مثل محطات تعبئة الغاز، أو اختبار خطوط الأنابيب، أو تعزيز النيتروجين عالي الضغط - يتحول تكوين السلامة من أفضل الممارسات إلى القواعد الهندسية. في هذا المجال، نادرًا ما يتم استخدام ضاغط الهواء اللولبي؛ وحدات المكبس أو الحجاب الحاجز تتولى المسؤولية. ومع ذلك، فإن مبادئ السلامة تتداخل.

استنادًا إلى API 618 (الضواغط الترددية) ومتطلبات الأنابيب ASME B31.3، إليك ما يجب أن تتضمنه كل حزمة ضغط عالي:

1. حماية مزدوجة من الضغط الزائد في السلسلة.صمام تنفيس واحد غير كافي. يجب أن يشتمل التكوين على صمام تنفيس أساسي بنسبة 5% فوق ضغط التشغيل، وصمام ثانوي بنسبة 8%، يتم تفريغه إلى رأس تنفيس آمن. وقد أدى هذا التكرار إلى منع حدوث تمزقات كارثية في مصنعين عملت معهم في الولايات المتحدة.

2. مراقبة الاهتزازات وسقوط القضيب.تتعرض الضواغط المكبسية ذات الضغط العالي لضغط ميكانيكي كبير. أوصي بشدة

•  تحقيقات القرب على كل دليل متقاطع للكشف عن تآكل حلقة الراكب
•  محولات طاقة الاهتزاز على كل رأس أسطوانة، مع منطق إيقاف التشغيل إذا تجاوزت السرعة 25 مم/ثانية

3. ضغط زيت علبة المرافق مع الاغلاق المنخفض.في خدمة الضغط العالي، يحافظ ضغط الزيت على المحامل ويقوم أيضًا بتشغيل تفريغ التحكم في السعة. يعد مفتاح ضغط الزيت المنخفض الذي يعمل على إيقاف تشغيل السائق على الفور أمرًا إلزاميًا - وليس ضوء تحذير، بل مرحل إيقاف التشغيل الفعلي.

ضواغط الطرد المركزي — الحماية من زيادة التيار هي حماية للأفراد

تعمل ضواغط الطرد المركزي بسرعات عالية جدًا، غالبًا باستخدام دافعات كبيرة. إن أخطر حدث يتعلق بالسلامة ليس الضغط الزائد، بل هو الارتفاع المفاجئ.

عندما يرتفع ضاغط الطرد المركزي، يمكن للدوار أن يتحرك محوريًا بعدة ملليمترات في المللي ثانية. يمكن أن يؤدي الاهتزاز الناتج إلى تمزق أنابيب التفريغ. لقد رأيت حدثًا مفاجئًا في مصنع كيميائي أوروبي لقص شفة من الفولاذ المقاوم للصدأ مقاس 10 بوصات.

بالنسبة لوحدات الطرد المركزي، فإن ميزات السلامة هذه غير قابلة للتفاوض:

•  التحكم في مقاومة الاندفاع المفاجئ مع صمامات نفخ مخصصة سريعة المفعول.يجب أن يكون زمن استجابة الصمام أقل من ثانية واحدة. عند التحديد، اطلب من المورد تقرير اختبار استجابة خطوة الصمام. إذا لم يتمكنوا من تقديمها، فاعتبرها علامة حمراء.
•  مراقبة الوضع المحوري (تآكل محمل الدفع).يجب تركيب مسبارين مستقلين لقياس إزاحة العمود. إذا تجاوزت الحركة المحورية 0.3 مم (اعتمادًا على تصميم الدوار)، فيجب أن يبدأ النظام في إيقاف التشغيل المتحكم فيه قبل فشل محامل الدفع.
• أختام الغاز الجاف مع مراقبة تدفق التهوية.بالنسبة للتطبيقات التي تستخدم الغازات الخطرة، تكون أختام الغاز الجاف الترادفية هي المعيار القياسي. لكن الأمان الحقيقي يكمن في مقياس تدفق فتحة التسرب. تشير الزيادة التدريجية في تدفق فتحة التهوية إلى تدهور الختم وتوفر أسابيع من الإنذار المبكر - إذا تم تركيب المراقبة وتوجيهها.

ثلاث قواعد أمان عالمية — بغض النظر عن نوع الضاغط الذي تختاره

في كل موقع قمت بزيارته على مستوى العالم - سواء كان ضاغط هواء لولبي في منجم أسترالي، أو ضاغط مكبس في منشأة غاز روسية، أو وحدة طرد مركزي في مصفاة ألمانية - تنطبق هذه القواعد الثلاث:

1.  صمامات العزل اليدوية عند تفريغ الضاغط.يمكن أن تفشل عمليات الإغلاق الإلكترونية. يمنح الصمام الكروي المادي أو صمام البوابة الموجود في شفة التفريغ للمشغلين القدرة على عزل الضاغط عن النظام أثناء حالات الطوارئ، حتى لو كان نظام التحكم لا يستجيب.
2. زجاج الرؤية على الأنظمة المشحمة.بالنسبة للضواغط اللولبية المغمورة بالزيت، يعتبر زجاج رؤية خط إرجاع الزيت بمثابة جهاز أمان بسيط يتم تجاهله. إذا لم تتمكن من رؤية تدفق الزيت أثناء التشغيل المحمل، فهذا يعني أن خط شفط الزيت مسدود. وبدون هذا التأكيد البصري، سوف يفقد الضاغط الزيت تدريجيًا، مما يؤدي إلى جوع المحمل. أوصي بتحديد زجاج الرؤية على كل ضاغط هواء لولبي مغمور بالزيت كبند قياسي.
3.  سجلات المعايرة لكل مستشعر الضغط ودرجة الحرارة.لا أستطيع أن أؤكد هذا بما فيه الكفاية. المستشعر الذي يقرأ درجة حرارة منخفضة بمقدار 5 درجات مئوية سوف يبطل تكوين الأمان الخاص بك بالكامل. تأكد من أن المورد الخاص بك يقدم شهادات معايرة المصنع التي يمكن تتبعها وفقًا للمعايير الدولية (ISO 17025). علاوة على ذلك، قم بجدولة عملية إعادة المعايرة السنوية، فهذا هو استثمار السلامة الأكثر فعالية من حيث التكلفة الذي يمكنك القيام به.

اتخاذ الاختيار النهائي – مصفوفة القرار بناءً على واجبك

إذا كنت في مرحلة التخطيط لمحطة ضغط جديدة، فإليك إطار عمل مبسط أشاركه مع العملاء أثناء تقييمات الموقع:

لماذا يهم هذا - ما وراء الامتثال

لقد عملت على أنظمة الضاغط في ست قارات. لا ينظر المشغلون الأكثر نجاحًا إلى تكوين الأمان باعتباره خط تكلفة. إنهم ينظرون إليها على أنها تأمين يؤتي ثماره في وقت التشغيل، وإمكانية التنبؤ بالصيانة، وثقة الموظفين.

إن ضاغط الهواء اللولبي الذي تم تكوينه بشكل صحيح مع الحماية المناسبة من الحرارة والفلتر سوف يدوم أكثر من الوحدة التي تم تكوينها بشكل سيئ لمدة ثلاث إلى خمس سنوات، مع توقفات غير مخطط لها بنسبة 40% أقل. سوف ينبهك الضاغط المكبسي المُجهز جيدًا إلى فشل المبرد الداخلي قبل أسابيع من تعرضه لخطر الحريق. سوف تحافظ وحدة الطرد المركزي المحمية من زيادة التيار على الأنابيب الخاصة بك سليمة طوال عمر التصميم الكامل الذي يبلغ 20 عامًا
